繼電保護測試儀差動試驗用于試驗微機型差動保護裝置的比例制動特性和諧波制動特性。本儀器是三相電流差動試驗。

　　一.三相差動(六相差動)試驗

　　1.電流定義

　　IA為高壓側電流輸入，IB為低壓側電流輸入，IC可選擇等于IA或等于IB，用于施加補償電流用，至于加到哪一側補償，要視變壓器的接線方式來決定，后面的接線方式會闡述這個問題。IA和IB的相位差一般為0度或180度。繼電保護測試儀六相差動采用IA、IB、IC和IN接入高壓側A、B、C和N相，將Ia、Ib、Ic和In接入低(中)壓側的A、B、C和N相。

　　2.【試驗參數】

　　2.1.【差動電流門檻值】：根據保護定值輸入，一般為1A—2A。

　　2.2.【差動電流速斷值】：根據保護定值輸入，一般為8A—5A。

　　2.3.【比例制動系數】：根據保護定值輸入，一般為0.2—0.9。

　　2.4.【諧波制動系數】：根據保護定值輸入，一般為0.1—0.9。

　　2.5.【拐點定值】：根據保護定值輸入，一般為2A—6A。

　　2.6.【斜率】：即比例制動系數。根據保護定值輸入。

　　2.7.【輸出最長時間】：為有電流輸出的時間。一般為0.5秒—1秒。

　　2.8.【輸出間斷時間】：為無電流輸出的時間。一般為0.5秒—1秒。由于微機保護采用突變量啟動原理，所以電流輸出采用間斷式輸出方式。

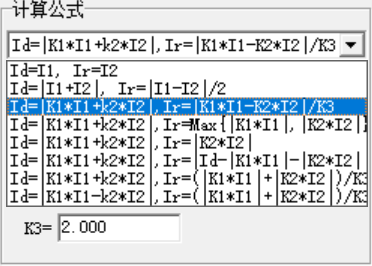

　　2.9.【計算公式】

　　根據保護生產廠家提供的計算公式進行選擇，其中，I1(IA)為高壓側電流，I2(IB)為低(中)壓側電流，K1為高壓側平衡系數，K2為低(中)壓側平衡系數。K3為一常數。

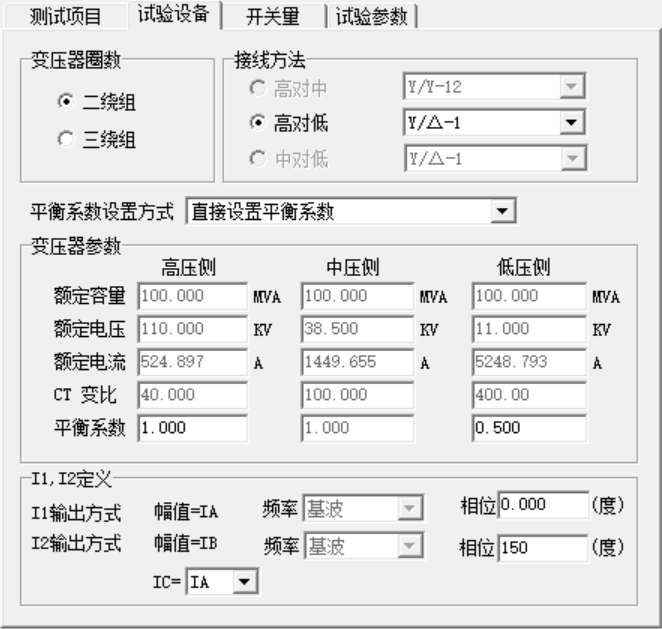

　　3.【試驗設備】

　　3.1.變壓器圈數：兩繞組或三繞組。

　　3.2.接線方法：

　　【Y/Y-12】：程序自動設置I1和I2的相位差為180度。

　　【Y/Δ-1】：程序自動設置I1和I2的相位差為150度。

　　【Y/Δ-11】：程序自動設置I1和I2的相位差為210度。

　　對于繼電保護測試儀，必須人工將I1和I2的相位差改為0度或180度。否則，實驗結果將出現錯誤。

　　3.3.【平衡系數設置】

　　有三種設置方式：

　　(1).直接設置平衡系數：根據保護定值，直接設置平衡系數。

　　(2).由額定電壓和CT變比計算：

　　以Y/Y/Δ-11接線為例，各側平衡系數(以K1、K2和K3表示)的計算方法如下：

　　K1=1/1.732=0.577

　　K2=U2n*CT2/(1.732*U1n*CT1)

　　K3=U3n*CT3/(U1n*CT1)

　　如果將高壓側平衡系數設置為1,其他側統一歸算至高壓側時,計算方法如下:

　　K1=1

　　K2=U2n*CT2/(*U1n*CT1)

　　K3=1.732*U3n*CT3/(U1n*CT1)

　　(3).以額定電流計算平衡系數：

　　K1=1

　　K2=Ie1/Ie2

　　K3=Ie1/Ie3

　　其中：K1、K2、K3---變壓器1、2、3側平衡系數。

　　Ie1、Ie2 、Ie3----變壓器1、2、3側二次額定電流。

　　U1n、U2n、U3n----變壓器1、2、3側一次額定電壓。

　　CT1、CT2、CT3----變壓器1、2、3側CT變比值。

　　差動保護的平衡系數的計算不一而同，試驗時請參考各廠家的使用說明書。

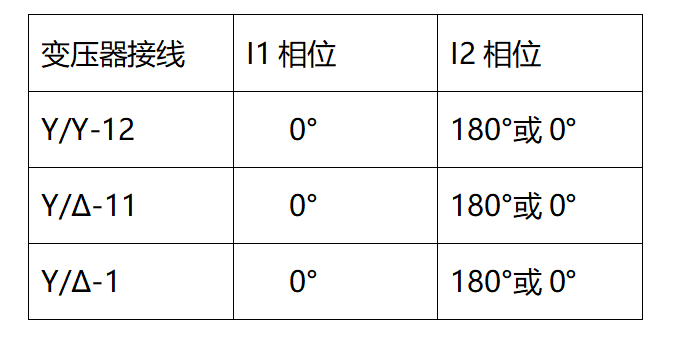

　　3.4.兩側電流相位

　　4.【開關量】

　　將保護出口接點接測試儀的開入量1通道。一般為常開接點。

　　接點抖動延時為10ms。

　　5.接線方式

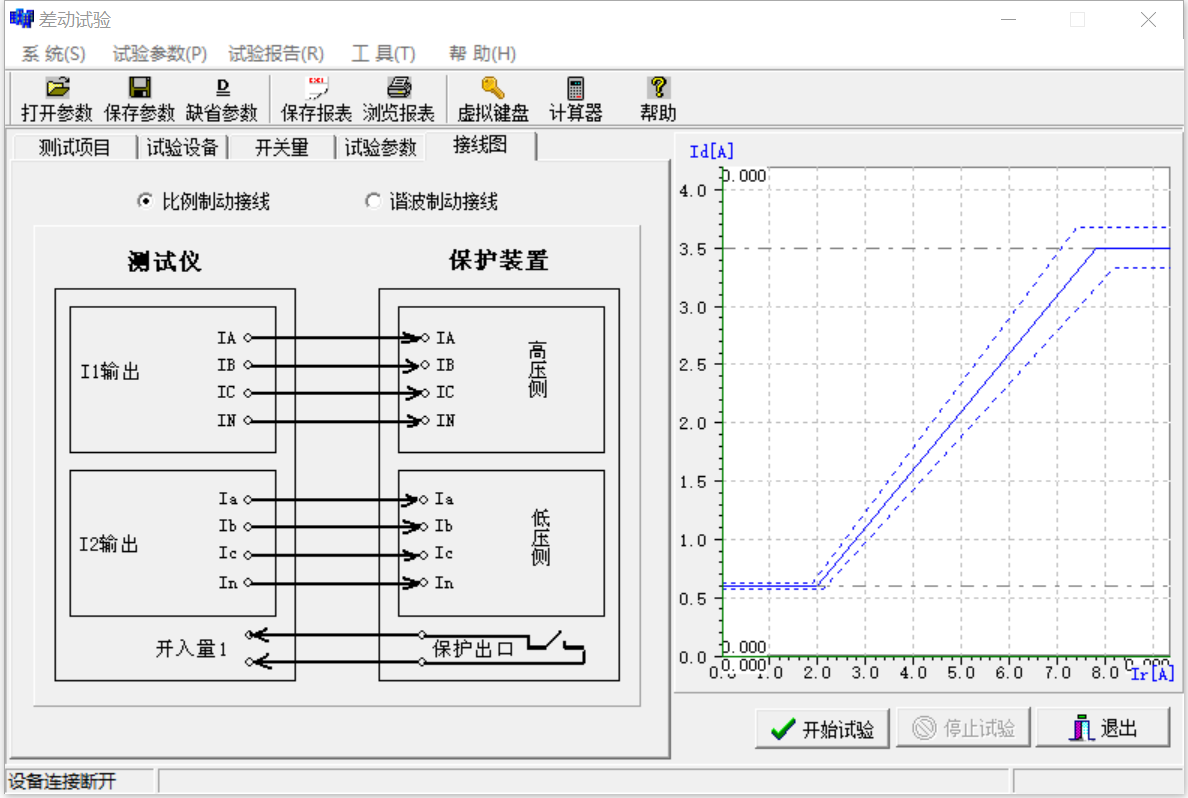

　　(1).六相比例制動接線：

　　將第一組三相電流接入高壓側，

　　將第二組三相電流接入低壓側即可

　　六相差動接線相對簡單。

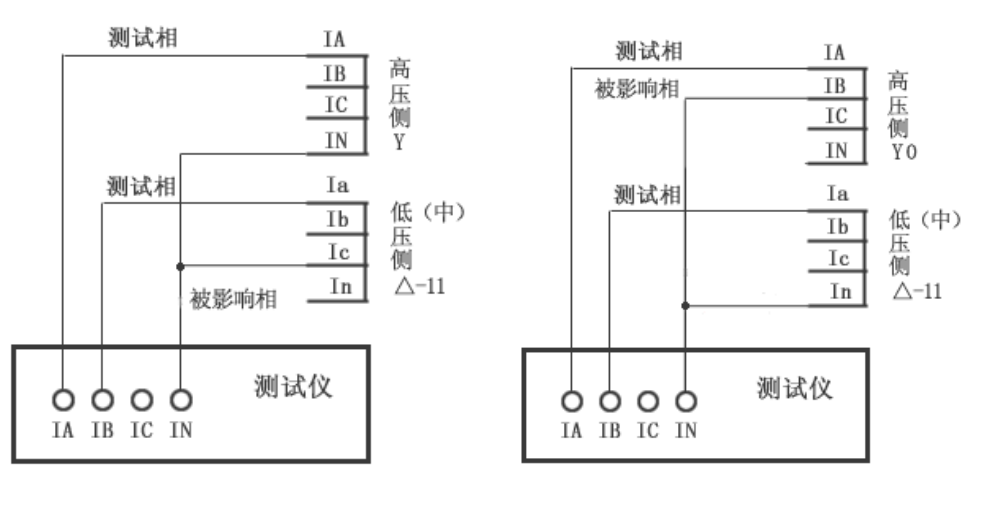

　　(2).三相比例制動接線：

　　根據接線不同，分六種接線方式，含電流補償。

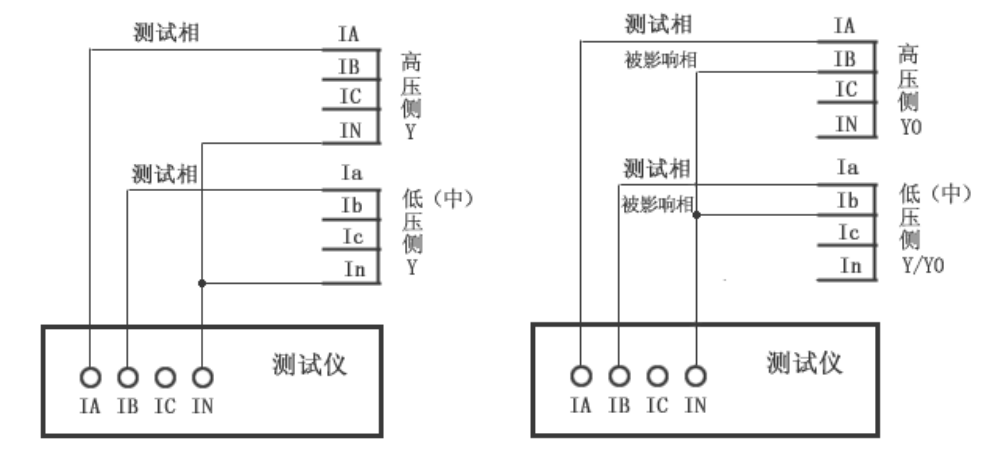

　　1、Y(Y0)/Y(Y0)接線

　　2、Y(Y0)/△-11接線

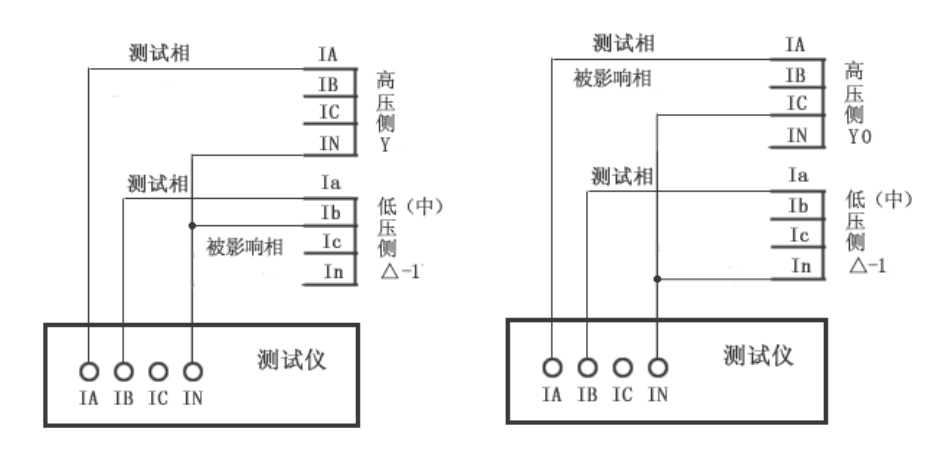

　　3、Y(Y0)/△-1接線

　　(3).諧波制動接線——六相電流接線

　　諧波制動接線——三相電流接線

　　6.測試項目

　　當所有參數都設好后，我們就可以進行各項試驗了。

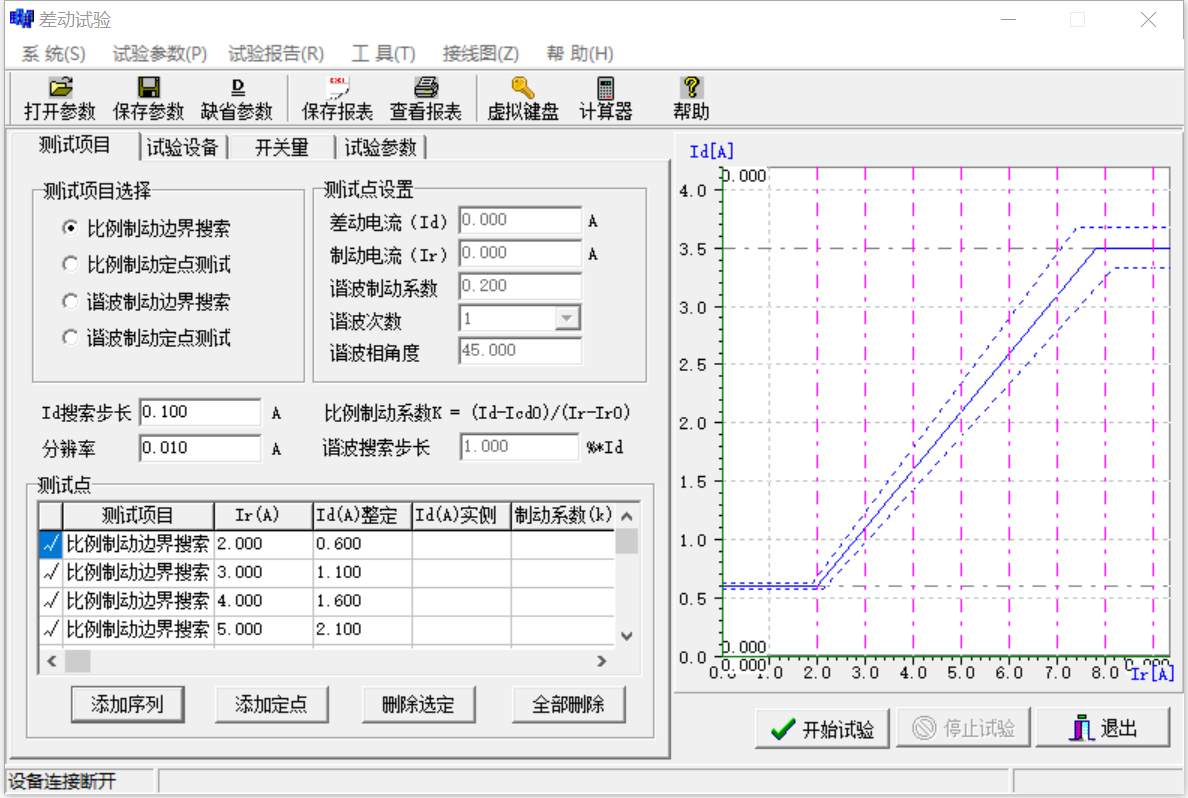

　　6.1.【比例制動邊界搜索】

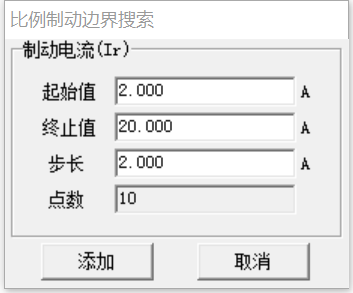

　　點擊【添加序列】按鈕，彈出對話框：

　　此對話框用來選擇一組制動電流，有【起始值】和【終止 值】，步長的大小決定測量點數的多少。步長一般取2.00A。設好參數后，點擊【添加】，即將這組數據添加到測試表格中，再點擊【開始】試驗即可。

　　6.2.比例制動定點測試

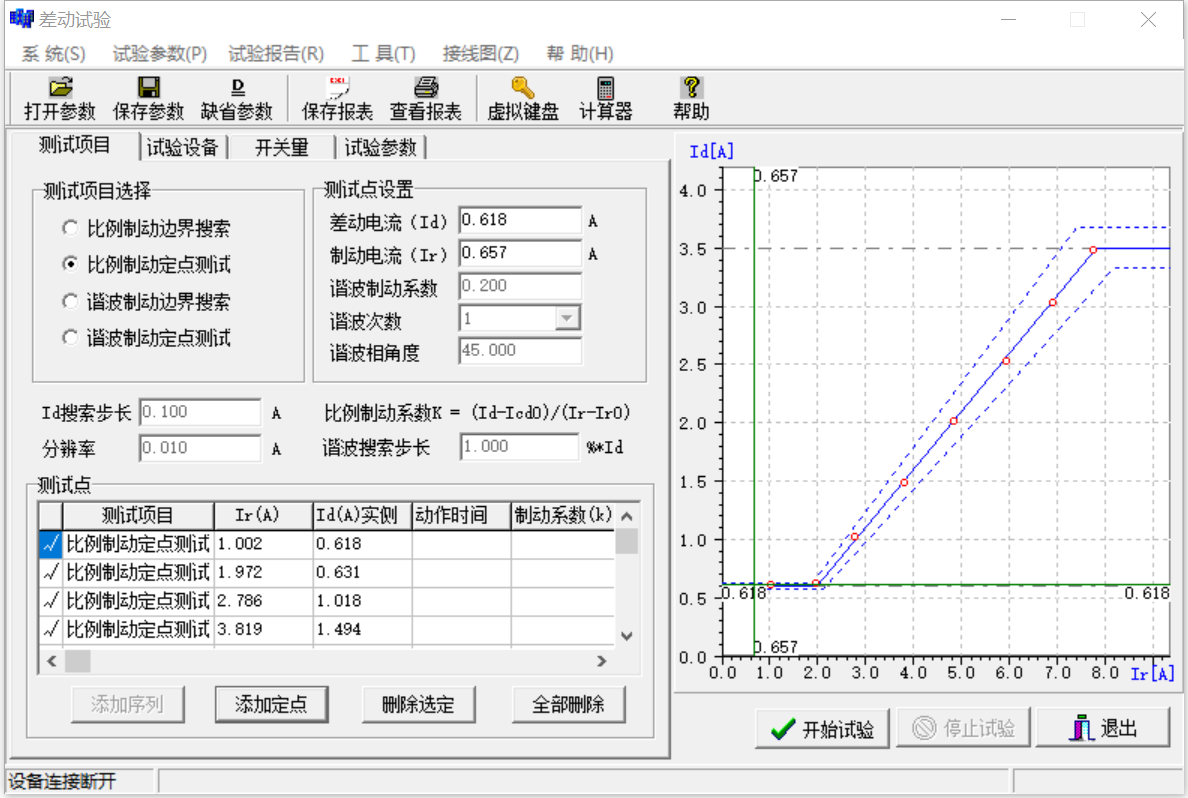

　　將鼠標移到特性曲線的坐標系中，單擊鼠標左鍵，再點擊【添加定點】按鈕，表示將此點添加到測試表格中，如此重復多次，可添加多個測試點，如圖所示。測試點應選擇在動作區與不動作區之間，以驗證曲線的正確與否。點擊【開始試驗】即可進行試驗。

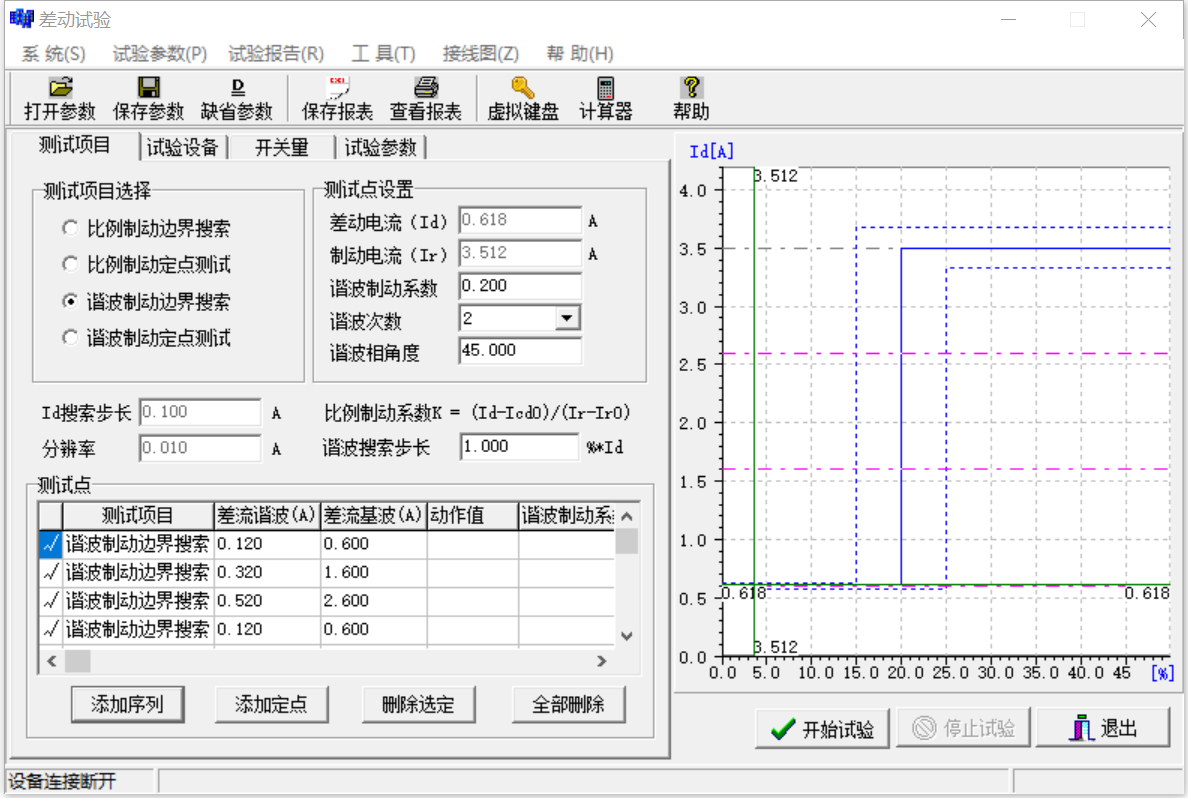

　　6.3.【諧波制動邊界搜索】

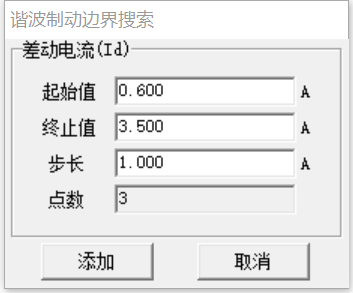

　　點擊“添加序列”按鈕，彈出對話框：此對話框用來選擇一組差動電流，有起始值和終止值，【起始值】為差動門檻值，【終止值】為差動速斷值。步長的大小決定測量點數的多少。【步長】一般取1.00A。設置參數后，點擊【添加】，即將這組數據添加到測試表格中，再點擊【開始試驗】即可。

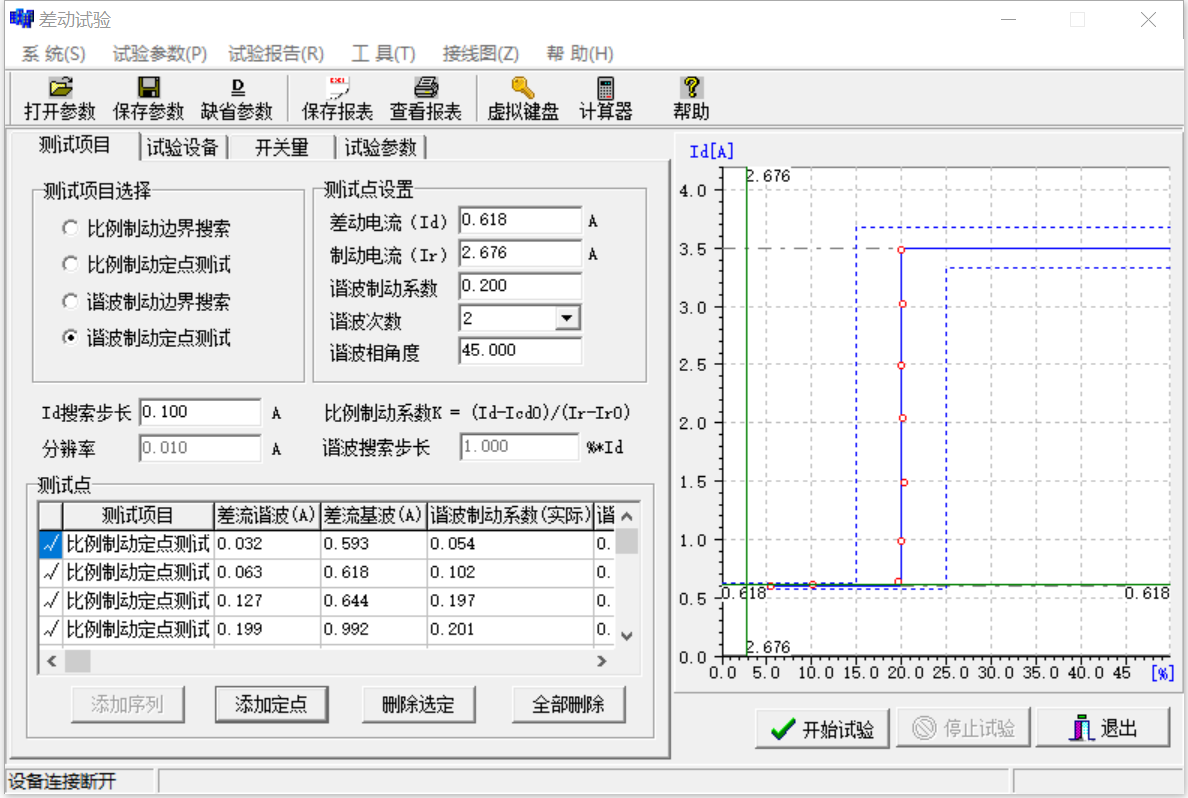

　　6.4.諧波制動定點測試

　　將鼠標移到特性曲線的坐標系中，單擊鼠標左鍵，再點擊【添加定點】按鈕，表示將此點添加到測試表格中，如此重復多次，可添加多個測試點，如圖所示。測試點應選擇在動作區與不動作區之間，以驗證曲線的正確與否。點擊【開始試驗】即可進行試驗。

　　二 .常見公式及平衡系數的計算

　　1.北京四方：CST-141B，-200B系列(高壓側相位調整)

　　比例制動計算公式：

　　雙繞組，Y/△-11：Id=∣K1*I1+K2*I2∣,Ir=∣K1*I1-K2*I2∣/2

　　平衡系數：K1=1，K2=KPL

　　三繞組，Y/Y/△-11：Id=∣K1*I1+K2*I2+K3*I3∣

　　Ir=MAX(∣K1*I1∣，∣K2*I2∣，∣K3*I3∣)

　　平衡系數：K1=1，K2=KPM，K3=KPL (直接設置平衡系數)

　　KPM，KPL-------分別為中壓側、低壓側平衡系數定值。

　　2.國電南自：PST-641(雙繞組，Y/△-11，高壓側相位調整)

　　比例制動計算公式：

　　Id=∣K1*I1+K2*I2∣,Ir=∣K1*I1-K2*I2∣/2

　　平衡系數：K1=1.732，K2=Ie1/Ie2

　　Ie1,Ie2-----分別為高壓側、低壓側二次額定電流整定值

　　3.國電南自：PST-621/622(三繞組，Y/Y/△-11-12，高壓側相位調整)

　　比例制動計算公式：

　　Id=∣K1*I1+K2*I2+K3*I3∣

　　Ir=MAX(∣K1*I1∣，∣K2*I2∣，∣K3*I3∣)

　　平衡系數：

　　K1=1.732

　　K2=1.732*U2n*CT2/(U1n*CT1)

　　K3=U3n*CT3/(U1n*CT1)

　　4.國電南自：PST-1200(三繞組，Y/Y/△-11-12，高壓側相位調整)

　　比例制動計算公式：

　　Id=∣K1*I1+K2*I2+K3*I3∣

　　Ir=MAX(∣K1*I1∣，∣K2*I2∣，∣K3*I3∣)

　　平衡系數：K1=1

　　K2=U2n*CT2/(U1n*CT1), K3=U3n*CT3/(U1n*CT1)

　　5.深圳南瑞ISA系列：(三繞組，Y/Y/△-11-12，高壓側相位調整)

　　比例制動計算公式：

　　Id=∣K1*I1+K2*I2+K3*I3∣

　　Ir=∣Id -∣K1*I1∣-∣K2*I2∣-∣K3*I3∣∣

　　平衡系數：K1=1.732，K2=1.732*d35, K3=d36

　　6.南瑞RCS-9671：(雙繞組，Y/△-11，高壓側相位調整)

　　比例制動計算公式：

　　Id=∣K1*I1+K2*I2∣

　　Ir=∣K1*I1-K2*I2∣/2

　　平衡系數：

　　K1=1,K2=U2n*CT2/(U1n*CT1)

　　7.南瑞RCS-978， 985系列：(雙繞組，Y/△-11，低壓側相位調整，高壓側零序修正)

　　比例制動計算公式：

　　Id=∣K1*I1+K2*I2∣

　　Ir= MAX(∣K1*I1∣，∣K2*I2∣)

　　平衡系數：

　　K1=1,K2=U2n*CT2/(U1n*CT1)= Ie1/Ie2

　　關于平衡系數的說明：

　　由于測試儀最多只有六相電流輸出，所以，作差動試驗時，只能通過兩側來做，程序界面上給定的計算公式里的平衡系數只有兩個分別為K1和K2，當選擇高對低試驗時，K2=K3;當選擇中對低試驗時，K1=K2、K2=K3。試驗時，可將三側的平衡系數同時輸入即可，程序自動根據試驗類型進行計算。

　　三.差動試驗注意事項

　　1.平衡系數的設置：如果平衡系數的設置不正確，將使測試出來的曲線與整定曲線出現較大偏差。應根據保護定值，正確選擇平衡系數。

　　2.計算公式的選擇：差動電流和制動電流公式選擇不正確，將使測試結果與整定值產生較大偏差，甚至完全錯誤。應根據保護廠家提供的公式正確選擇。

　　3.兩側電流相位的選擇：兩側電流相位選擇不正確，將使測試結果完全錯誤。若差流等于兩側電流之和，則兩側電流相位差為180度;若差流等于兩側電流之差，則兩側電流相位差為0度，

　　4.用三相電流做差動試驗時，若未加補償電流，試驗結果也將不正確。由于三相電流只能分相做差動試驗，且由于變壓器的接線方式的不同，兩側電流將產生一定的相位差，從而保護裝置必須在軟件上進行相位補償，這樣，當我們做某相差動試驗時，別的相的差動會搶先動作，必須在搶動的相別上加一個補償電流，使得該相差動不能動作，這樣，測試結果才能正確。
